Le mode Actif/Actif

Nous appelons le mode ``actif/actif'' lorsque dans le cluster, l'ensemble des noeuds assure les traitements. Ainsi, dans ce type de fonctionnement, la surveillance des ressources du cluster est assurée par chacun des noeuds. Ce mode de fonctionnement est plus complexe qu'en ``actif/passif''. Pour expliquer cette complexité, prenons l'exemple d'un cluster délivrant une ressource telle que la gestion de bases de données, appelée App1(voir figure 2.5). Ainsi, chaque instance du gestionnaire de la base de donnée est présente sur plusieurs membres, et la base de donnée est elle-même sur un espace de stockage commun à tous les noeuds. Les clients se connectent à la base de donnée en accédant à la machine virtuelle représentant le cluster. Ainsi, lors de la detection d'une erreur sur la base de donnée, App1 est redirigée vers un autre membre du cluster. Ce processus de migration est transparent pour les clients car ils accèdent au cluster, et non à un membre précis de l'ensemble des machines(voir figure 2.6). Ainsi, tout un mécanisme de translatation d'adresse IP en interne 2.17 est gérée par le cluster. Le membre detectant la défaillance d'une ressource peut la relancer sur lui-même ou sur un autre membre du cluster2.18.

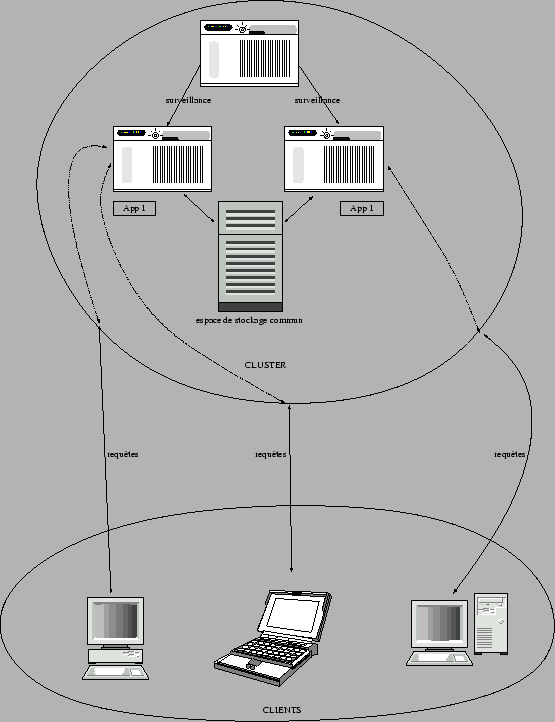

Figure 2.5: Un cluster HA en mode actif/actif en fonctionnement normal
\includegraphics[width=1\linewidth]{pseps/cluster_ha_aa_normal.eps}
Figure 2.6: Un cluster HA en mode actif/actif en fonctionnement normal
\includegraphics[width=1\linewidth]{pseps/cluster_ha_aa_err.eps}
